円形治具

ホテルからの注文品を製作しています。

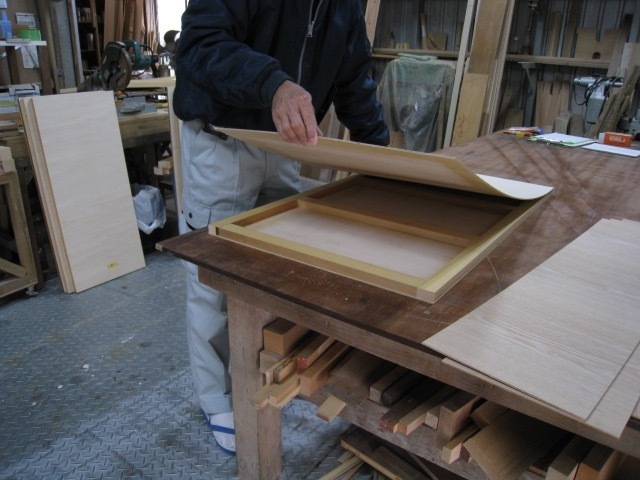

いつものようにフラッシュパネルの製作から。
今回は「シナ合板」を使います。

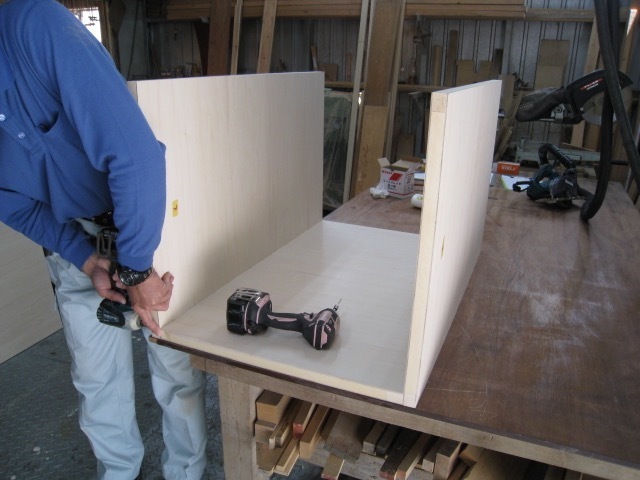

パネルを組み立てていきます。

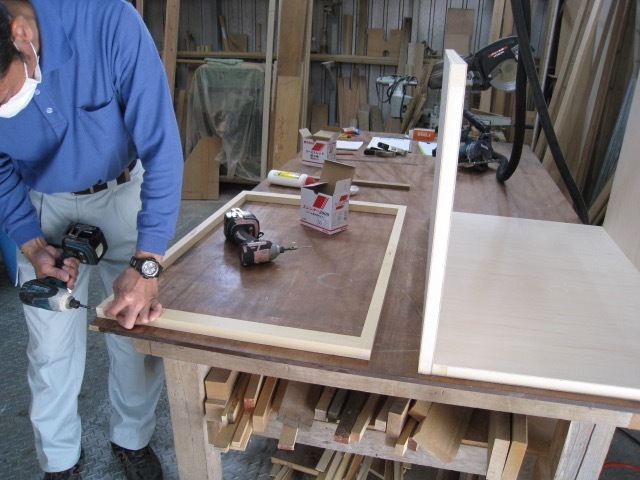

ヒバ材のフレームを作ります。

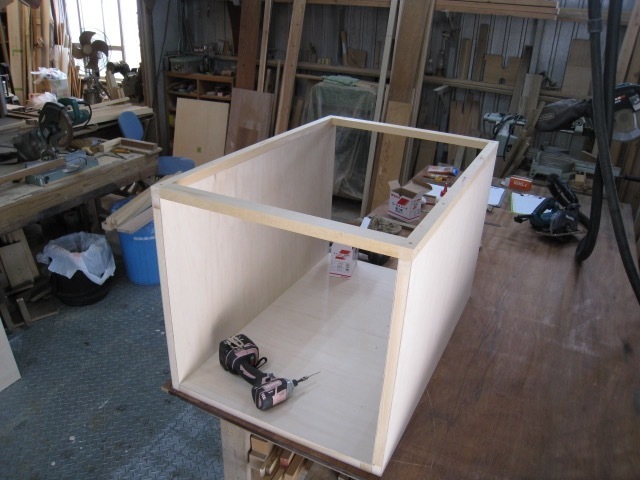

本体と組み合わせて一段階終了。

次に正確な円を切るための治具を作ります。

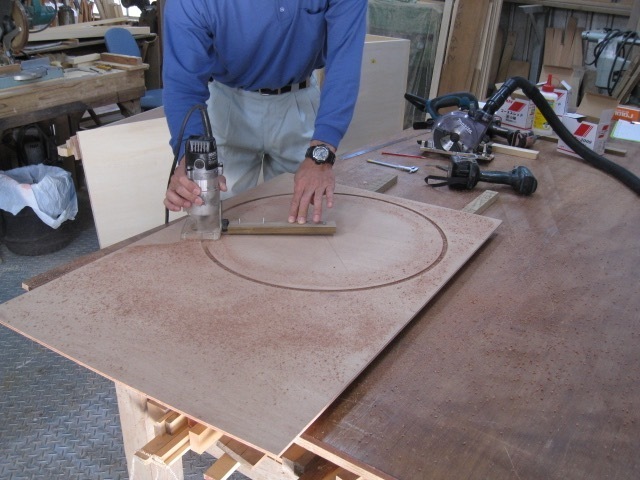

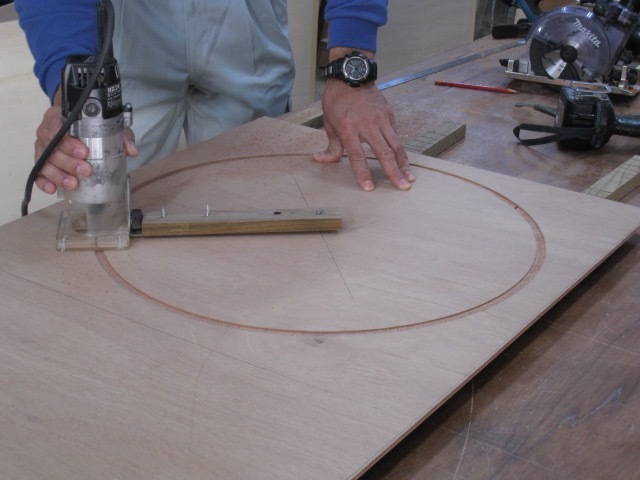

トリマに、ある工夫をして6ミリ厚の合板をくり抜きます。

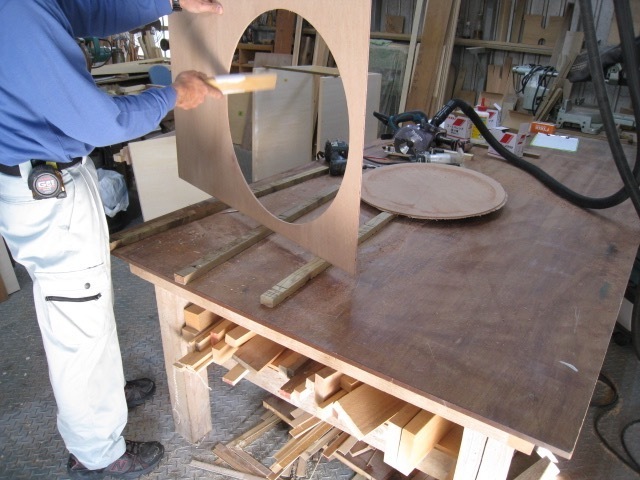

使用するのは外側の部分
きれいにバリを落とします。

実際のシナ合板に治具を乗せて固定し、
トリマにガイドをセットして少しずつくり抜いていきます。

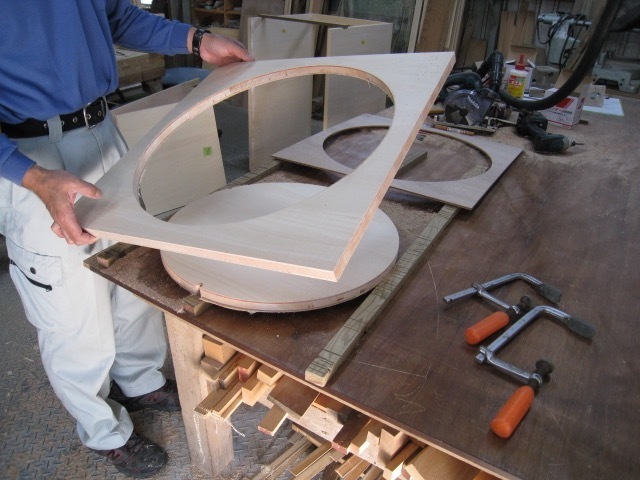

21ミリ厚の合板がくり抜かれました。

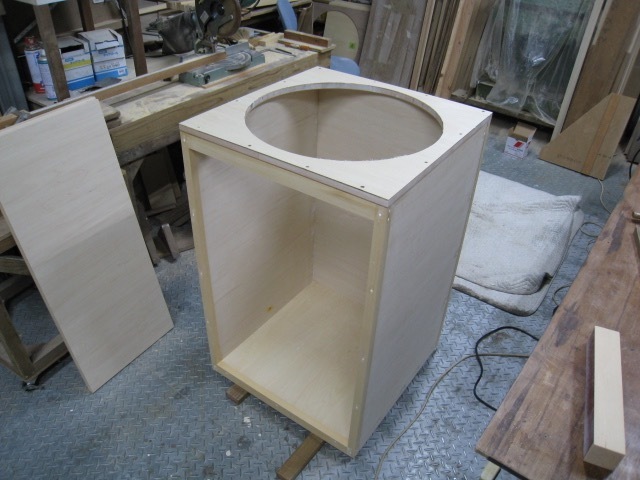

本体に組み合わせて二段階終了。

いったい何を作っているんでしょう?

ホテルのスタッフさんが、必要としているものです。
これを6台作る予定です。

では、また次回・・・。
